Подключение к лампе или группе ламп без выключателя

Установка возможна на DIN-рейку, в распределительную коробку или в месте электрического соединения люстры с сетью (например, в потолке, за натяжным потолком, в потолочном стакане люстры).

Выберите шаг:

Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и лампе или группе ламп
Шаг 3. Настройте реле и завершите монтаж


Шаг 1. Подготовьтесь к монтажу

  • Изучите раздел Подготовка помещения и проводки к монтажу реле. Выполните все инструкции оттуда.
  • Если будете устанавливать реле в распределительную коробку или в месте электрического соединения люстры с сетью, снимите крепление на DIN-рейку с реле. Если реле будет крепиться на рейку, оставьте крепление на реле.
  • Подготовьте инструменты:

    Крестовую отвёртку.
    Отрезок медного провода сечением 1,5 мм2. Постарайтесь подобрать провод того же цвета, что используется у вас в проводке для провода заземления (N). Зачистите изоляцию на концах провода.
    Трёхконтактный клеммный зажим. Зажим нужен только для установки на DIN-рейку — если реле будет устанавливаться в распределительную коробку или в месте электрического соединения люстры с сетью, клеммник вам не пригодится.


Шаг 2. Подключите провода к реле и лампе или группе ламп

  1. Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.
  2. Если вы размещаете реле на DIN-рейке, закрепите его на рейке.
  3. Получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку; откройте электрощит; вытащите провода из-за натяжного потолка; снимите стакан люстры и т. д.
  4. Вставьте провод фазы (L) из электрощита в разъём L на реле. Через этот провод будет подаваться питание.
  5. Подключите нагрузку к реле: вставьте провод, уходящий на питание (фазу) лампы или группы ламп (L), в разъём L1 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.
  6. Подключите к нулевому проводу реле и лампу или группу ламп.

    Если вы устанавливаете реле в распределительную коробку или в месте электрического соединения люстры с сетью:

    1. В первый разъём клеммника вставьте нулевой провод (N) из электрощита.
    2. Во второй разъём клеммника вставьте отрезок провода. Другой конец провода вставьте в разъём N на реле.
    3. В третий разъём клеммника вставьте нулевой провод (N), приходящий от лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

    Если вы устанавливаете реле на DIN-рейку:

    1. Подключите реле к нулю электрощита. Для этого возьмите отрезок провода и один его конец соедините с нулевой шиной (N) в электрощите, а второй — вставьте в разъём N на реле.
    2. Подключите лампу или группу ламп к нулю электрощита: возьмите нулевой провод (N), приходящий от лампы или группы ламп, и соедините его с нулевой шиной в щите. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

  7. Если в проводке есть провод заземления (PL), один конец этого провода закрепите на шине заземления (PL) в щите, второй — в разъёме заземления на лампе или группе ламп.


Шаг 3. Настройте реле и завершите монтаж

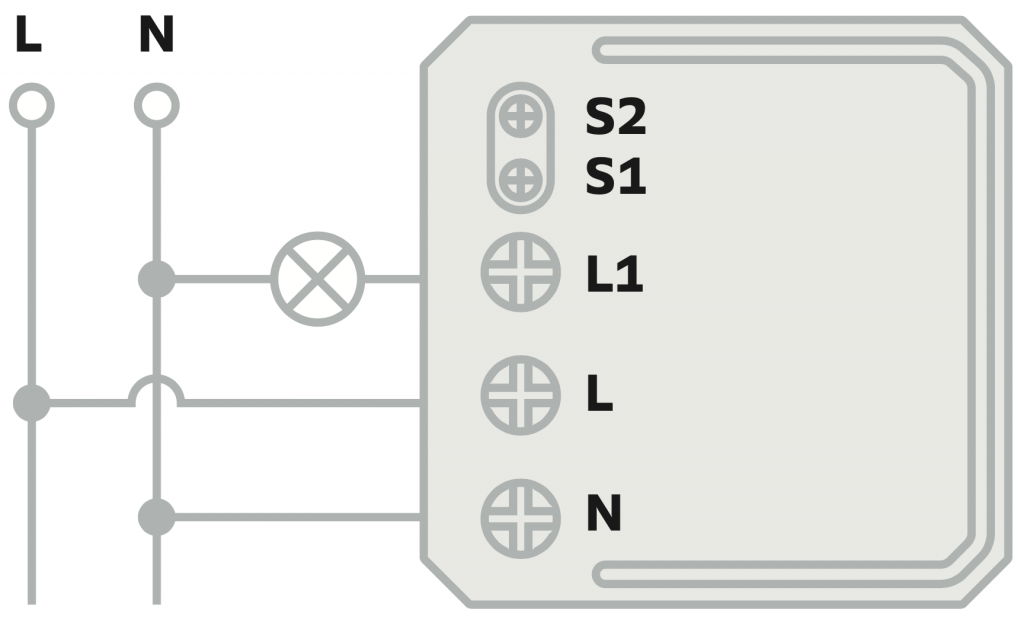

  1. Проверьте соединения на соответствие схеме подключения.
  2. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп. На реле загорится индикатор.
  3. Подключите реле к умному дому Sber. Убедитесь, что оно управляет питанием присоединённого устройства: включает и выключает его по команде.
  4. В электрическом щите выключите питание линии, к которой подключили реле и лампу или группу ламп.
  5. Аккуратно уложите провода и зафиксируйте реле: вложите в распределительную коробку или за потолок, закрепите его в проводке. Если реле закреплено на DIN-рейке, убедитесь, что оно надёжно зафиксировано.
  6. При необходимости зафиксируйте лампу или группу ламп: вверните лампу в патрон, установите люстру.
  7. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп.
  8. Готово! Монтаж и настройка окончены.
