Подключение к лампам с выключателем
Установка реле возможна в распределительную коробку или в подрозетник подходящего размера (в схеме подключения обязательно должен быть нулевой проводник). Поддерживаются только стандартные выключатели с фиксированным положением. Выключатели-кнопки не поддерживаются.
Выберите шаг:
Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем
Шаг 3. Настройте реле и завершите монтаж
Шаг 1. Подготовьтесь к монтажу
-
Изучите раздел Подготовка помещения и проводки к монтажу реле. Выполните все инструкции оттуда.
-
Снимите крепление на DIN-рейку с реле.
-
Подготовьте инструменты:Крестовую отвёртку.Пять отрезков медного провода сечением 1,5 мм2. Постарайтесь использовать провода тех же цветов, что используются у вас в проводке: два должны соответствовать цвету провода фазы (L), один — проводу нуля (N). Ещё два провода могут быть произвольного цвета (но отличаться от остальных). Зачистите изоляцию на концах проводов.Два трёхконтактных зажима и один четырёхконтактный клеммный зажим.Если клеммники не помещаются в места установки, провода можно соединить альтернативным способом — ниже написано, как это сделать.
Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем

-
Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.
-
Получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку или разберите подрозетник и выньте выключатель.
-
Через трёхконтакный клеммник подключите провод фазы к реле и выключателю:
-
В первый разъём клемника вставьте провод фазы (L) из электрощита.
-
Во второй разъём клеммника вставьте отрезок провода. Другой конец провода вставьте в разъём L на реле.
-
В третий разъём клеммника вставьте ещё один отрезок провода. Второй конец провода вставьте в разъём фазы на выключателе.
Если места для клеммника нет, подключите фазу другим способом:-
Провод фазы (L) из электрощита вставьте в разъём фазы на выключателе.
-
Возьмите отрезок провода. Один его конец вставьте в разъём фазы на выключателе (туда же, куда уже вставлен провод фазы из щита), а второй — в разъём L на реле.
-
-
Подключите выключатель к реле:
-
Возьмите отрезок провода. Один его конец вставьте в разъём S1 на реле, второй — в разъём первой клавиши на выключателе.
-
Возьмите ещё один отрезок провода. Один его конец вставьте в разъём S2 на реле, второй — в разъём второй клавиши на выключателе.
-
-
Подключите лампы или группы ламп к реле:
-
Вставьте провод, уходящий на питание (фазу) первой лампы или группы ламп, в разъём L1 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.
-
Вставьте провод, уходящий на питание (фазу) второй лампы или группы ламп, в разъём L2 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.
-
-
Через четырёхконтакный клеммник подключите к нулевому проводу реле и лампы или группы ламп:
-
В первый разъём клеммника вставьте нулевой провод (N) из электрощита.
-
Во второй разъём клеммника вставьте отрезок провода. Второй конец провода вставьте в разъём N на реле.
-
В третий разъём клеммника вставьте нулевой провод (N), приходящий от первой лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.
-
В четвёртый разъём клеммника вставьте нулевой провод (N), приходящий от второй лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.
Если места для клеммника нет, подключите ноль другим способом:-
Нулевой провод (N) из электрощита вставьте в разъём N на реле.
-
Возьмите нулевые провода (N), приходящие от ламп или групп ламп. Вставьте их в разъём N на реле (туда же, куда уже вставлен нулевой провод из щита). Убедитесь, что вторые концы этого провода закреплены в разъёме нуля на лампах или группах ламп.
-
-
Если в проводке есть провод заземления (PL), а от ламп или групп ламп приходят провода заземления, заземлите лампы или группы ламп через ещё один трёхконтактный клеммник. Это делается напрямую, не через реле:
-
Провод заземления (PL) из электрощита закрепите в первом разъёме клеммника.
-
Во второй разъём клеммника вставьте провод заземления, приходящий от первой лампы или группы ламп.
-
В третий разъём клеммника вставьте провод заземления, приходящий от второй лампы или группы ламп.
-
Шаг 3. Настройте реле и завершите монтаж
-

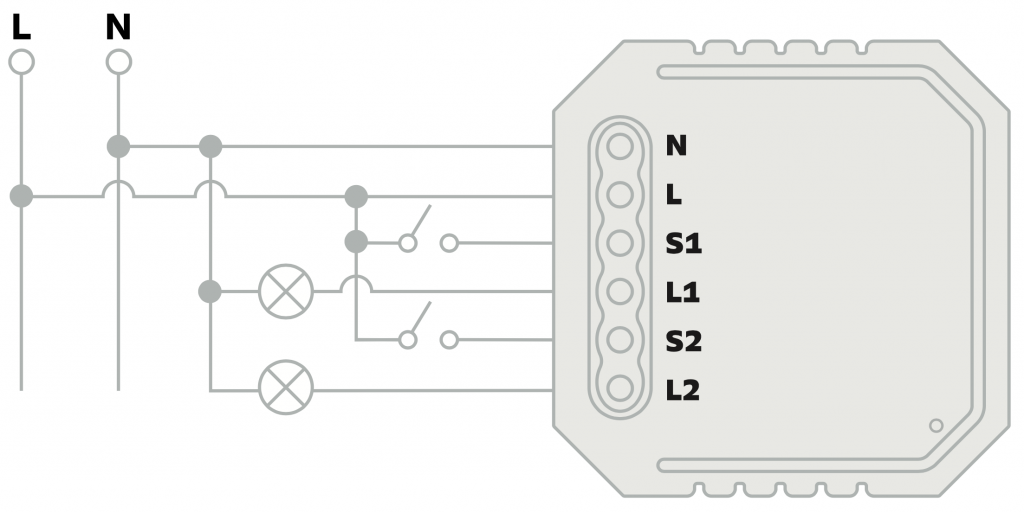

Проверьте соединения на соответствие схеме подключения.
-
В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп с выключателем. На реле загорится индикатор и выключателем можно будет включать и выключать свет.
-
Подключите реле к умному дому Sber. Убедитесь, что оно управляет питанием присоединённых устройств: включает и выключает его по команде.
-
В электрическом щите выключите питание линии, к которой подключили реле и лампы или группы ламп с выключателем.
-
Аккуратно уложите провода и зафиксируйте реле: вложите его в подрозетник или распределительную коробку.
-
Закрепите выключатель в подрозетнике.
-
В электрическом щите включите питание линии, к которой подключили реле и лампы или группы ламп с выключателем.
-
Готово! Монтаж и настройка окончены.
