Подключить к лампам без выключателя

Установка возможна на DIN-рейку, в распределительную коробку или в месте электрического соединения люстры с сетью (например, в потолке, за натяжным потолком, в потолочном стакане люстры).

Шаг 1. Подготовьтесь к монтажу

  • Изучите раздел Подготовка помещения и проводки к монтажу реле. Выполните все инструкции оттуда.
  • Если будете устанавливать реле в распределительную коробку или в месте электрического соединения люстры с сетью, снимите крепление на DIN-рейку с реле. Если реле будет крепиться на рейку, оставьте крепление на реле.
  • Подготовьте инструменты:
Крестовую отвёртку
Отрезок медного провода сечением 1,5 мм2. Постарайтесь подобрать провод того же цвета, что используется у вас в проводке для провода заземления (PL). Зачистите изоляцию на концах провода

Один четырёхконтактный и один трёхконтактный клеммный зажимы. Зажимы нужны только для установки в распределительную коробку или в месте электрического соединения люстры — если реле будет устанавливаться на DIN-рейку, клеммники вам не пригодятся.

Если клеммники не помещаются в места установки, провода можно соединить альтернативным способом — ниже написано, как это сделать

Шаг 2. Подключите провода к реле и лампе или группе ламп

  1. Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.

  2. Если вы размещаете реле на DIN-рейке, закрепите его на рейке.

  3. Получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку; откройте электрощит; вытащите провода из-за натяжного потолка; снимите стакан люстры и т. д.

  4. Вставьте провод фазы (L) из электрощита в разъём L на реле. Через этот провод будет подаваться питание.

  5. Подключите первую нагрузку к реле: вставьте провод, уходящий на питание (фазу) первой лампы или группы ламп, в разъём L1 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.

  6. Подключите вторую нагрузку к реле: вставьте провод, уходящий на питание (фазу) второй лампы или группы ламп, в разъём L2 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.

  7. Подключите к нулевому проводу реле и лампы или их группы.

    Если вы устанавливаете реле в распределительную коробку или в месте электрического соединения люстры с сетью:

    1. В первый разъём четырёхконтактного клеммника вставьте нулевой провод (N) из электрощита.
    2. Во второй разъём четырёхконтактного клеммника вставьте отрезок провода. Другой конец провода вставьте в разъём N на реле.
    3. В третий разъём четырёхконтактного клеммника вставьте нулевой провод (N), приходящий от первой лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.
    4. В четвёртый разъём четырёхконтактного клеммника вставьте нулевой провод (N), приходящий от второй лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

    Если вы устанавливаете реле на DIN-рейку:

    1. Подключите реле к нулю электрощита. Для этого возьмите отрезок провода и один его конец соедините с нулевой шиной (N) в электрощите, а второй — вставьте в разъём N на реле.
    2. Подключите первую лампу или группу ламп к нулю электрощита: возьмите нулевой провод (N), приходящий от этой лампы или группы ламп, и соедините его с нулевой шиной в щите. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.
    3. Подключите вторую лампу или группу ламп к нулю электрощита: возьмите нулевой провод (N), приходящий от этой лампы или группы ламп, и соедините его с нулевой шиной в щите. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.
  8. Если в проводке есть провод заземления (PL), а на патроне ламп или на группах ламп есть разъёмы для заземления, заземлите лампы или группы ламп. Это делается напрямую, не через реле.

    Если вы устанавливаете реле в распределительную коробку или в месте электрического соединения люстры с сетью, используйте трёхконтактный клеммник:

    1. Провод заземления (PL) из электрощита закрепите в первом разъёме клеммника.
    2. Во второй разъём клеммника вставьте провод заземления, приходящий от первой лампы или группы ламп.
    3. В третий разъём клеммника вставьте провод заземления, приходящий от второй лампы или группы ламп.

    Если вы устанавливаете реле на DIN-рейку, подключите провода заземления, приходящие от ламп или групп ламп к шине заземления в электрощите.

Шаг 3. Настройте реле и завершите монтаж

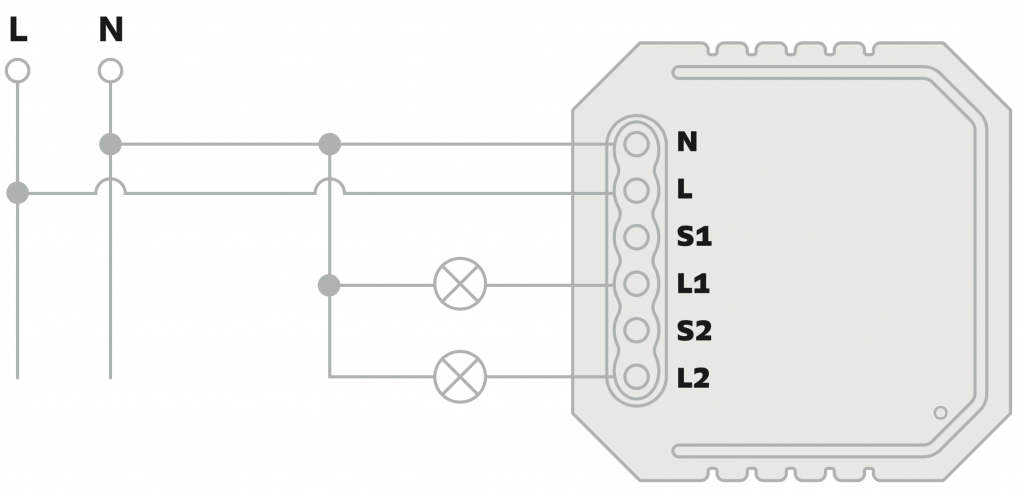

  1. Проверьте соединения на соответствие схеме подключения.
  2. В электрическом щите включите питание линии, к которой подключили реле и лампы или группы ламп. На реле загорится индикатор.
  3. Подключите реле к умному дому Sber. Убедитесь, что оно управляет питанием присоединённых устройств: включает и выключает их по команде.
  4. В электрическом щите выключите питание линии, к которой подключили реле и лампы или группы ламп.
  5. Аккуратно уложите провода и зафиксируйте реле: вложите в распределительную коробку или за потолок, закрепите его в проводке. Если реле закреплено на DIN-рейке, убедитесь, что оно надёжно зафиксировано.
  6. При необходимости закрепите лампы или группы ламп: вверните лампы в патрон; установите люстру.
  7. В электрическом щите включите питание линии, к которой подключили реле и лампы или группы ламп.
  8. Монтаж и настройка окончены.
