Подключение к розетке (внутрь подрозетника)

Выберите шаг:

Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и розетке
Шаг 3. Настройте реле и завершите монтаж


Шаг 1. Подготовьтесь к монтажу

  • Изучите раздел Подготовка помещения и проводки к монтажу реле. Выполните все инструкции оттуда.
  • Снимите крепление на DIN-рейку с реле.
  • Подготовьте инструменты:

    Крестовую отвёртку.
    Отрезки медного провода длиной сечением 2,5 мм2. Нужно три отрезка. Постарайтесь подобрать провода тех же цветов, что используются у вас в проводке: два провода должны соответствовать цвету проводу заземления (N), один — проводу фазы (L). Зачистите изоляцию на концах проводов.
    Трёхконтактный клеммный зажим.


Шаг 2. Подключите провода к реле и розетке

  1. Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.
  2. Получите доступ к проводам, к которым хотите подключать реле: разберите подрозетник и выньте розетку.
  3. Вставьте провод фазы (L) из электрощита в разъём L на реле. Через этот провод будет подаваться питание.
  4. Подключите розетку к реле: возьмите отрезок провода, одним концом вставьте его в разъём L1 на реле, другим — в разъём фазы на розетке.
  5. Через клеммник подключите к нулевому проводу реле и розетку:

    1. В первый разъём клеммника вставьте нулевой провод (N) из электрощита.
    2. Во второй разъём клеммника вставьте отрезок провода. Другой конец провода вставьте в разъём N на реле.
    3. В третий разъём клеммника вставьте ещё один отрезок провода. Второй конец провода вставьте в свободный разъём на розетке.

    Если места в подрозетнике для клеммника нет, подключите реле и розетку к нулевому проводу другим способом:

    1. Нулевой провод (N) из электрощита вставьте в свободный разъём на розетке.
    2. Возьмите отрезок провода. Один конец вставьте в разъём N на реле, второй — в разъём розетки, куда уже вставлен нулевой провод из щита.

  6. Если в проводке есть провод заземления (PL), а в розетке есть разъём для заземления, вставьте провод напрямую в этот разъём.


Шаг 3. Настройте реле и завершите монтаж

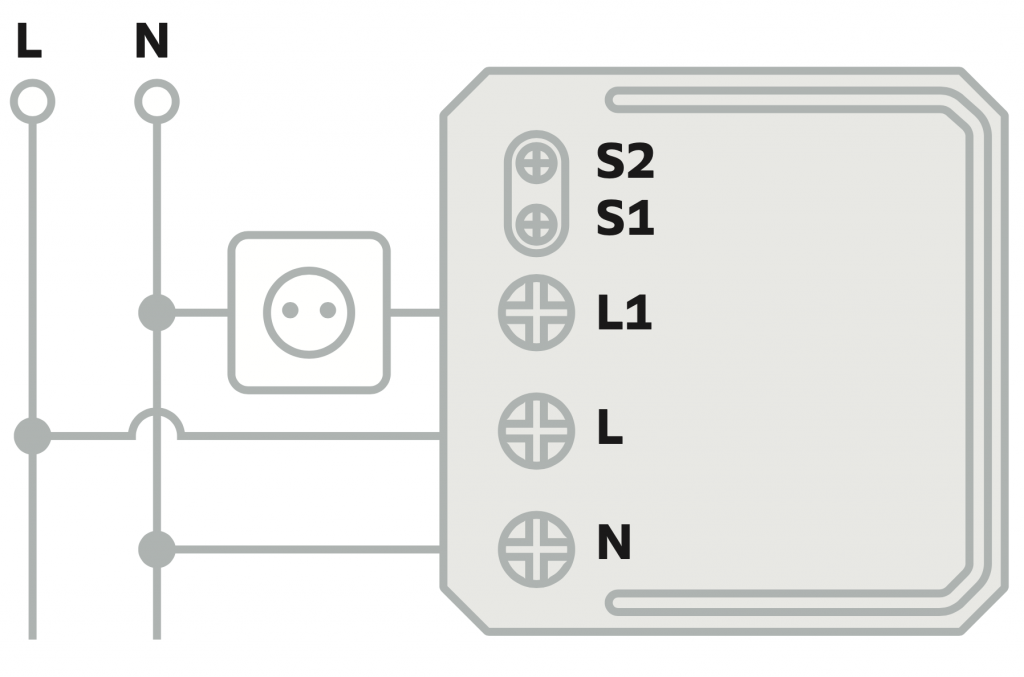

  1. Проверьте соединения на соответствие схеме подключения.
  2. В электрическом щите включите питании линии, к которой подключили реле и розетку. На реле загорится индикатор.
  3. Подключите реле к умному дому Sber. Убедитесь, что оно управляет питанием присоединённого устройства: включает и выключает его по команде.
  4. В электрическом щите выключите питании линии, к которой подключили реле и розетку.
  5. Аккуратно уложите провода в подрозетник.
  6. Закрепите розетку в подрозетнике.
  7. В электрическом щите включите питании линии, к которой подключили реле и розетку.
  8. Готово! Монтаж и настройка окончены.
