Подключение к лампе с выключателем с фикс. положением (стандартный выключатель)

У выключателей с фиксированным положением клавиши физически меняют положение при включении или выключении света: как правило, верхнее положение включает свет, нижнее — выключает. К реле можно подключить только одноклавишный выключатель.

Установка реле возможна в распределительную коробку или в подрозетник подходящего размера (в схеме подключения обязательно должен быть нулевой проводник).

Выберите шаг:

Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем
Шаг 3. Настройте реле и завершите монтаж


Шаг 1. Подготовьтесь к монтажу

  • Изучите раздел Подготовка помещения и проводки к монтажу реле. Выполните все инструкции оттуда.
  • Снимите крепление на DIN-рейку с реле.
  • Подготовьте инструменты:

    Крестовую отвёртку.
    Отрезки медного провода длиной сечением 1,5 мм2. Нужно четыре отрезка. Постарайтесь использовать провода тех же цветов, что используются у вас в проводке: один должен соответствовать цвету нулевого провода (N), два — проводу фазы (L). Ещё один провод может быть произвольного цвета (но отличаться от остальных). Зачистите изоляцию на концах проводов.
    Два трёхконтактных клеммных зажима.

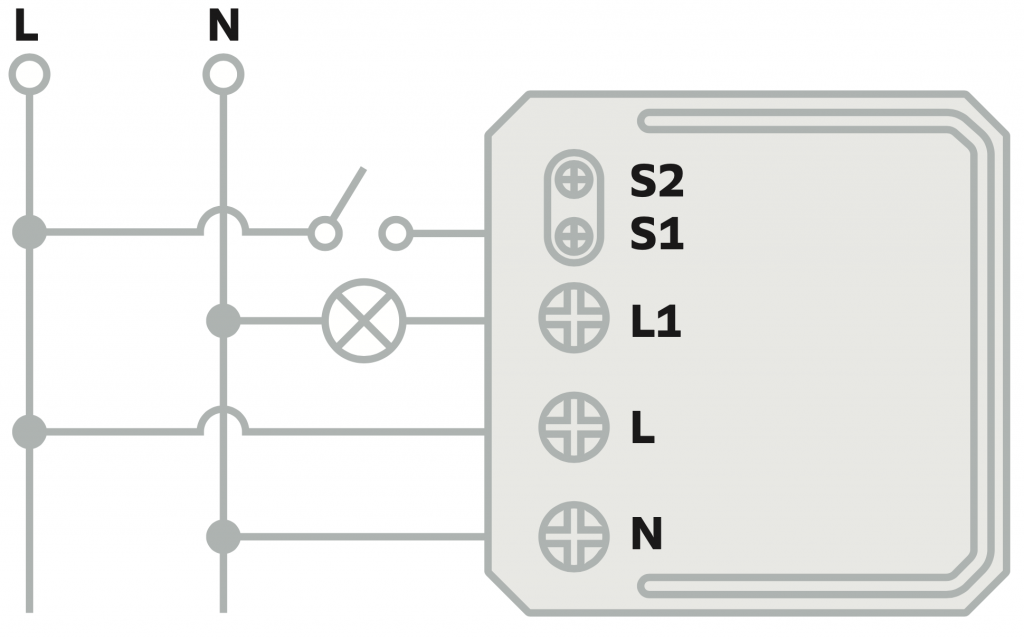

Шаг 2. Подключите провода к реле и лампе или группе ламп с выключателем

  1. Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.
  2. Получите доступ к проводам, к которым хотите подключать реле: вскройте распределительную коробку или разберите подрозетник и выньте выключатель.
  3. Через трёхконтакный клеммник подключите провод фазы к реле и выключателю:

    1. В первый разъём клемника вставьте провод фазы (L) из электрощита.
    2. Во второй разъём клеммника вставьте отрезок провода. Другой конец провода вставьте в разъём L на реле.
    3. В третий разъём клеммника вставьте ещё один отрезок провода. Второй конец провода вставьте в разъём фазы на выключателе.

    Если места для клеммника нет, подключите фазу другим способом:

    1. Провод фазы (L) из электрощита вставьте в разъём фазы на выключателе.
    2. Возьмите отрезок провода. Один его конец вставьте в разъём фазы на выключателе (туда же, куда уже вставлен провод фазы из щита), а второй — в разъём L на реле.

  4. Подключите выключатель к реле: возьмите отрезок провода, один его конец вставьте в разъём S1 на реле, второй — в свободный разъём на выключателе.
  5. Подключите лампу или группу ламп к реле: вставьте провод, уходящий на питание (фазу) лампы или группы ламп, в разъём L1 на реле. Убедитесь, что второй конец этого провода закреплён в разъёме фазы на лампе или группе ламп.
  6. Через второй трёхконтакный клеммник подключите к нулевому проводу реле и лампу или группу ламп:

    1. В первый разъём клеммника вставьте нулевой провод (N) из электрощита.
    2. Во второй разъём клеммника вставьте отрезок провода. Второй конец провода вставьте в разъём N на реле.
    3. В третий разъём клеммника вставьте нулевой провод (N), приходящий от лампы или группы ламп. Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

    Если места для клеммника нет, подключите ноль другим способом:

    1. Нулевой провод (N) из электрощита вставьте в разъём N на реле.
    2. Возьмите нулевой провод (N), приходящий от лампы или группы ламп. Вставьте его в разъём N на реле (туда же, куда уже вставлен нулевой провод из щита). Убедитесь, что второй конец этого провода закреплён в разъёме нуля на лампе или группе ламп.

  7. Если в проводке есть провод заземления (PL), а на патроне лампы или на люстре есть разъём для заземления, вставьте провод напрямую в этот разъём.


Шаг 3. Настройте реле и завершите монтаж

  1. Проверьте соединения на соответствие схеме подключения.
  2. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп с выключателем. На реле загорится индикатор и выключателем можно будет включать и выключать свет.
  3. Подключите реле к умному дому Sber. Убедитесь, что оно управляет питанием присоединённого устройства: включает и выключает его по команде.
  4. В электрическом щите выключите питание линии, к которой подключили реле и лампу или группу ламп с выключателем.
  5. Аккуратно уложите провода и зафиксируйте реле: вложите его в подрозетник или распределительную коробку.
  6. Закрепите выключатель в подрозетнике.
  7. В электрическом щите включите питание линии, к которой подключили реле и лампу или группу ламп с выключателем.
  8. Готово! Монтаж и настройка окончены.
